电感耦合等离子体质谱仪 ICP-MS

这些技术的采用让PlasmaQuant  MS 在灵敏度、线性范围、检出限、稳定性等方面更上一个新台阶。其还可配备洁净室组件、样品导入系统、自动进样器等配件，可灵活、快速实现普通灵敏度模式和高灵敏度模式之间的切换，满足日常分析和研究级的各种应用。2000年以来，耶拿公司所拥有的ICPMS质谱技术凭借不断推出的新技术，成为行业内技术领导者：

1. 2003 年率先推出 90 度离子反射镜并持有自有专利技术，开拓 ICP-MS 全新技术路线，该技术方案也被 PE、Thermo 等多家 ICP-MS 厂商借鉴参考。

推出的性能：

① 可大幅降低基体、溶剂、光子等中性粒子，污染减少，有效减轻日常维护工作量；

② 同时可显著提升信噪比，具备行业内优异的灵敏度表现；

2.率先将碰撞反应区域从高真空区移到锥口：高效、易用、安全、易维护

① 高效：较传统技术，动能大、碰撞反应快，采用H₂和He解决几乎所有的多原子干扰问题，无需搭配甲烷甲烷、氨气等气体，太多的碰撞反应气让常规的检测变的复杂难以操作；

② 易用：自动参数优化简单，不损坏机器；传统技术是在高真空下，碰撞反应气设置不当，可能造成真空泵的损坏；

③ 安全：H₂作为常规的反应气体，是不可缺少的；耶拿ICP-MS是采用氢气发生器供H₂，这使得实验室更加安全、放心。其余品牌大多仅能使用氢气钢瓶，且受专利限制，仅高端机型才可搭载氢气作为反应气。

④ 易维护：碰撞反应气通入位置设于锥口，仅拆卸锥口就能完成相关维护，拆装过程仪器可维持高真空环境，维护流程相比其他品牌设备更为简便。

3.率先搭载全数字检测器，操作简便，设备使用寿命更长

① 传统的检测器是低含量时用脉冲数字，高含量时用模拟信号，所以经常需要对两个模式进行校正，麻烦，而且会带来交叉模拟点附近浓度测定错误的问题；

② 传统检测器如果常在高含量下检测，检测器的电压高，大大降低寿命短

4. 高性能真空系统：真空系统为质谱关键核心部件，对仪器性能起到关键作用。

①  PlasmaQuant MS 配备 1 台大功率机械泵与 2 台 300L 分子涡轮泵，真空性能表现优异：

② 抽气速率快速，冷启动 5 分钟内即可达到上机检测标准；

③  极限真空可达 10⁻⁸~10⁻⁹毫巴，高真空环境可保障良好灵敏度；整套真空系统运行干扰少，日常维护需求低，真空指标优于多数同类设备 1 至 2 个数量级；

④  搭载德国普发原厂涡轮泵，硬件品质稳定可靠；

⑤  真空负载小，40%-60%，真空泵不易损坏，真空泵的寿命长。（分子涡轮泵价格不菲，近20万人民币）

5.高灵敏度 ICP-MS：PlasmaQuant MS 具备出色的灵敏度指标：

    7Li > 90  M cps/mg/L

     115In> 500 M cps/mg/L

     232Th > 300 M cps/mg/L

6.配置有辅助控制气路，用于在线稀释，适合含盐量比较高的样品；

可配置有加氧系统，适合于有机物样品直接进样的分析。

除了以上几个重要部分外，PQMS在其他部分也都有技术特点：

（1）高频系统：采用固态发生器，寿命长；

（2）高频线圈：自有专利 RF 线圈结构，无需屏蔽罩等耗材，运行稳定、操作便捷；

（3）中英文工作站，可随时切换；ICP-MS Expert 工作站软件，易用性的典范

（4）标配的半导体控温雾化室

全球ICP-MS领域专利

Analytikjena ICP-MS ：PQMS拥有众多专利技术，引领了目前全球同类型仪器的设计及制造趋势，详列如下：

专利一：专利号 US 6614021 B2 Ion Mirror；

专利二：专利号 US 7329863 B2 CRI technology ；

专利三：专利号 US 5194731    Turner interlaced coils；

专利四：专利号 US 6762407 B2 Curved Fringes；

专利五：专利号 US 7351962    Contamination resistant Fringing Rods formass-analyzer；

专利六：专利号 US 7119330    Interface with elevated pressure behind skimmer cone。

US 6614021  离子反射镜技术 ：PQMS设计的90°偏转离子透镜，利用凹面的磁场，使离子束偏转90°，聚焦进入质量分析器，光子和中性粒子由于不受磁场的影响，不发生偏转，直接从后端的真空泵抽走。这种离子透镜设计方式，能有效率的调整离子透镜聚焦，将全质量范围内的离子导入质量分析器。


US 7329863  CRI II 技术：多原子离子干扰，一直是ICP-MS分析样品时主要的干扰和测定误差的来源。耶拿公司CRI碰撞、反应界面专利技术，有效的消除多原子离子的干扰。氢气或氦气进入采样锥和截取锥锥口端碰撞反应区，产生碰撞、反应，将多原子离子干扰物转换成其它形式，有效克服其对分析元素的干扰。Bruker CRI碰撞、反应界面专利技术具有以下优点：

1、操作简单，反应区域小，反应区域集中，死体积小，气体转换快速，反应完全、快速；

2、氢气、氦气两种气体就解决所有的多原子干扰，无须腐蚀性气体；

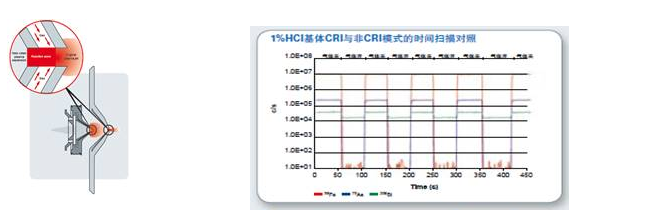

3、碰撞反应完成后，副产物通过90°离子透镜被筛除，不进入质量分析器，大大降低背景、噪音，延长检测器的使用寿命。左图显示PQMS CRI 气体快速切换和碰撞、反应特性，反应速度快、平衡延迟时间极短。

       US 5194731 Turner 交叉式RF线圈:AuroraM90提供的稳定可靠的RF高频输出技术向来闻名于世。RF产生的等离子体稳定性和离子化效率，对于ICP-MS的性能具有关键性的影响。专利设计的Turner interlaced coils交叉线圈，利用两个交叉式RF线圈，采用微电子处理控制技术控制电感阻抗匹配，可提升等离子体耦合效率，能够在任何RF高频输出功率之下，提供稳定的等离子体，同时，有效避免二次放电，大大降低二价离子。另外，由于能够提供极佳的等离子体，即使在极低的RF功率（0.65kw）下，仍然可以维持等离子体的正常运行，实现冷等离子体模式的分析。

US 6762407 Curved Fringes；US 7351962Contamination resistant Fringing Rods for mass-analyzer：为进一步确保仪器达到极低的背景信号值，耶拿公司设计的Fringing Rods技术，获得两项技术专利。Jena 公司在离子透镜之后入口处与四极杆之间，设计了具有离子导向功能的Curved fringing rods，带电离子在Curved fringing rods产生的电场引导下进行离轴运行，进入四极杆质量分析器，而不带电的中性粒子不能进行离轴运行被排除。使得进入四极杆质量分析器的离子非常纯，从技术上确保ICP-MS获得极低的背景和极高的灵敏度。

技术指标：

灵敏度：低质量数：≥60M cps/ppm                       中质量数：≥500M cps/ppm

高质量数：≥ 300M cps/ppm。

随机背景：＜ 1 cps。

氧化物离子（CeO+/Ce+）：≤ 2.0%。

双电荷离子（Ce2+/Ce+）：≤3.0 %。

检出限：Be(9)：＜0.5 ppt；In(115)：＜0.1 ppt；U(238)：＜0.08 ppt。

质量范围：5－255amu。

质量分辨率：多元素分析不同元素可以设置多个不同的分辨率，在一次分析中分辨率0.5amu－1.0amu连续可调。

丰度灵敏度： 在M＋1处优于10-7，在M－1处优于10-6。

线性动态范围：大于等于10个数量级。

稳定性：RSD≤ 3%（20 min）； RSD≤4%（4小时）。
